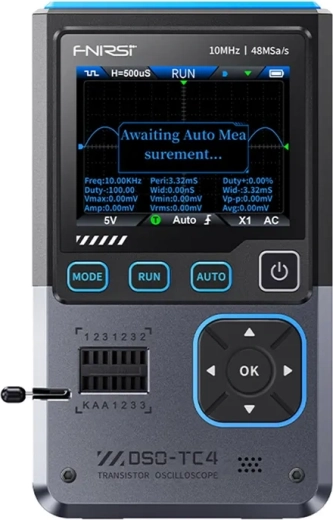

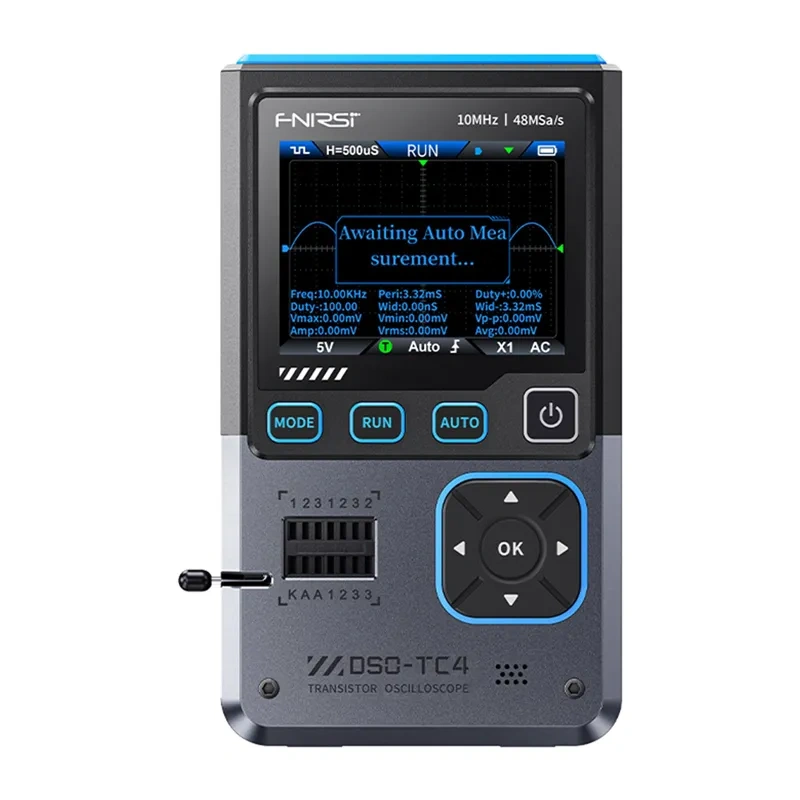

Le mini oscilloscope portable FNIRSI DSO-TC4 offre des fonctions pratiques pour mesurer, contrôler et analyser les circuits électroniques. L'oscilloscope avec une bande passante analogique de 10 MHz, une fréquence d'échantillonnage de 48 MSa/s et un couplage AC/DC sélectionnable permet d'observer les formes d'onde de tension en temps réel. La fonction de mesure automatique affiche les valeurs importantes, notamment le maximum, le minimum, la moyenne, le RMS, le Vpp, la fréquence, la période et le rapport cyclique.
Le testeur intégré reconnaît automatiquement de nombreux composants, notamment les diodes, les diodes Zener, les résistances, les condensateurs, les inductances et les transistors, y compris les MOSFET, JFET et IGBT. Le générateur de signaux propose 13 types de formes d'onde, avec une fréquence de 0 à 50 kHz, une amplitude réglable de 0,1 à 3,0 V et un rapport cyclique de 0 à 100 %. La fonction Anti-Burn contribue à protéger le circuit d'entrée en cas de raccordement incorrect des sondes de mesure.
Les données mesurées et les formes d'onde s'affichent clairement sur l'écran TFT couleur de 2,8″. L'alimentation est assurée par une batterie lithium-ion intégrée d'une capacité de 1 500 mAh ; le port USB-C sert à la recharge et au transfert des données vers un ordinateur. Le contenu de l'emballage comprend :
