La large plage de mesure de la résistance, de la capacité et de l’inductance est complétée par l’affichage de ESR, D, Q, Z, X et θ. Vous évaluez ainsi rapidement la qualité du composant et détectez facilement les écarts lors de la maintenance comme du contrôle de production.

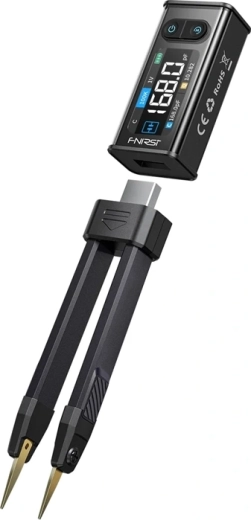

Le choix de 5 fréquences de test (100 Hz à 100 kHz) et de 4 niveaux de tension RMS (0,1–1,0 V) permet d’adapter la mesure au type de composant et d’améliorer la stabilité ainsi que la précision des résultats.
La conception en pince facilite le travail avec les composants SMD, tandis que la possibilité d’utiliser une sonde Kelvin (quatre fils) aide à réaliser des mesures précises sur des éléments plus grands. L’écran couleur 1,47" avec rotation automatique améliore la lisibilité dans toutes les positions.

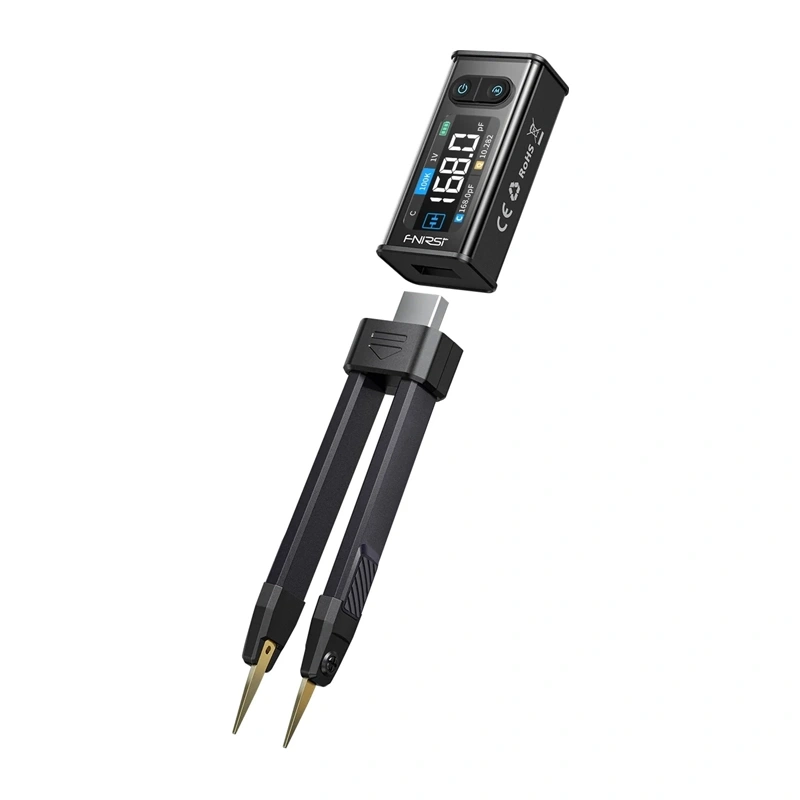

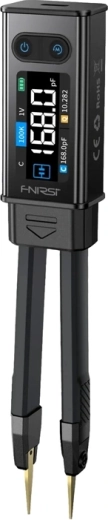

Le testeur LCR FNIRSI LCR-ST2 combine des mesures rapides avec une évaluation claire des paramètres des composants. Il mesure la résistance (10 mΩ à 10 MΩ), la capacité (1 pF à 22 mF), l’inductance (1 μH à 10 H), la tension (jusqu’à ±30 V) ainsi que les diodes (tension directe jusqu’à 0,7 V). En plus des valeurs de base, il affiche aussi des grandeurs avancées telles que ESR, D, Q, Z, X et θ, ce qui le rend adapté non seulement à la maintenance, mais aussi au tri professionnel et au contrôle des composants.
Selon l’application, vous pouvez régler 5 fréquences de test (100 Hz, 120 Hz, 1 kHz, 10 kHz, 100 kHz) et 4 niveaux de tension de test RMS (0,1 V / 0,3 V / 0,6 V / 1,0 V). Des fonctions pratiques comme HOLD, MAX et MIN facilitent l’enregistrement des résultats, tandis que le mode de balayage de bande de 100 Hz à 100 kHz permet d’évaluer rapidement le comportement en fréquence du composant en une seule mesure.
La construction en forme de pince est idéale pour les composants SMD (pointes droites et courbées). Pour des mesures plus exigeantes sur des composants plus grands, il est également possible d’utiliser la méthode Kelvin (mesure à quatre fils) à l’aide de pinces/sondes connectables. Le pack inclut un étui pratique pour un transport facile.

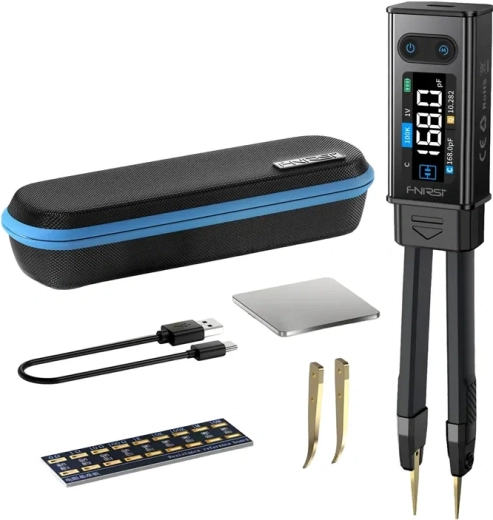

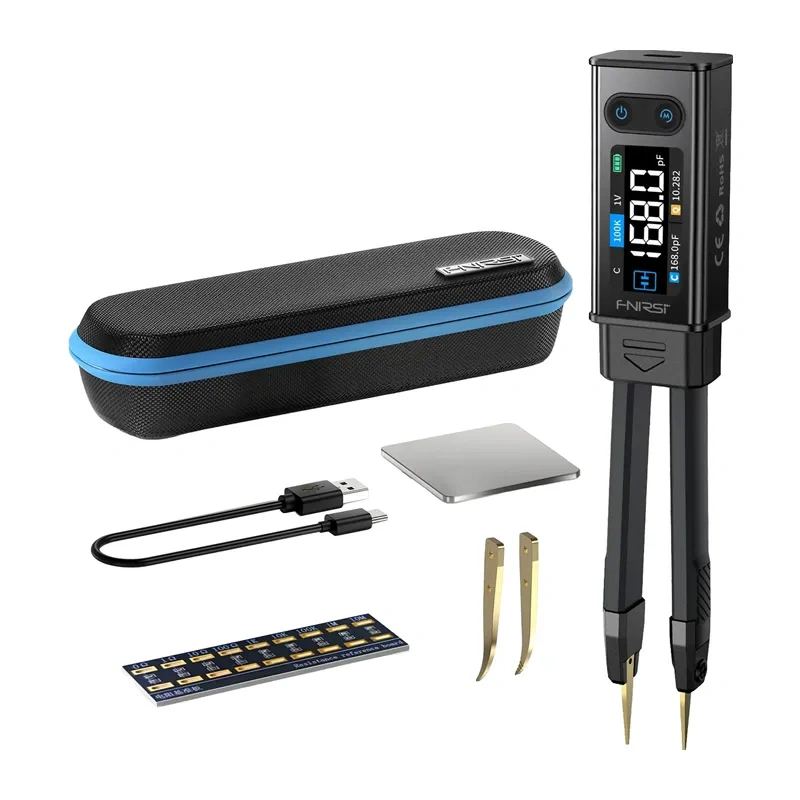

Contenu de l’emballage : testeur LCR, étui de rangement, sonde courbée, plaque de court-circuit, câble de données, manuel d’utilisation.
